800V数据中心尚在酝酿，PI的辅源已抢先“卡位”英伟达Kyber

当整个AI数据中心产业还在为800V母线架构的选型争论不休时，Power Integrations（PI）已经将答案嵌进了一块8毫米厚的电源板里——而且，专为英伟达Kyber机架量身打造。

日前，PI发布了两款针对800VDC AI数据中心设计的超薄辅助电源参考设计。均针对英伟达Kyber液冷刀片式机架架构优化，在布局密集的主配电板上可节省约30%空间，物料清单元件数预计减少30%。

如果说GPU是AI算力的“心脏”，那么稳定高效的电源供应就是支撑其运转的“血管”。随着英伟达等厂商将机柜母线电压从传统的400V提升至800V，乃至更高，电流大幅降低带来的传输损耗减少和铜排空间节省显而易见。然而，电压提升带来的不仅是损耗与空间的优化，更是对电源系统安全性、可靠性及空间利用率的严苛挑战。尤其在辅助电源领域，这个为MCU、栅极驱动器等核心控制部件供电的“幕后功臣”，必须同时应对三重的压力：800V的直流输入、约1440V的开关管电压应力，以及原副边4kV的隔离要求——全部被限定在8毫米的垂直空间内。

Kyber机架采用800V母线供电，相比400V方案供电能力提升150%。但其液冷托盘结构给电源高度施加了硬性限制：1/2U槽位（约22.2mm）中，冷却板占去14mm，扣除装配余量，留给电源模块的净高仅约8mm。且电源部分无液冷覆盖，须通过PCB板被动散热——这进一步排除了传统厚型设计方案的可能。

“寸土寸金”的机架内，超薄厚度如何炼成？

“寸土寸金”的机架内，超薄厚度如何炼成？PI给出了回应。单路输出的DER-1114体积为30mm×30mm，厚度7mm，元器件仅30颗；多路输出的DER-1110为80mm×60mm，厚度8mm，元器件仅60颗。实现这样超薄厚度的关键，在于平面变压器与单面布局的协同设计。传统方案用漆包线绕制绕组，高度无法压缩；PI则将全部绕组集成在12层PCB板的铜箔走线中，磁芯扣合后变压器厚度被压至极致。配合单面布局设计——所有元件置于PCB同一侧——背面可紧贴冷却板或导热界面材料，进一步强化散热效率。在液冷托盘占据大量垂直空间、电源部分无主动风冷的Kyber架构中，这套组合几乎是业界唯一。

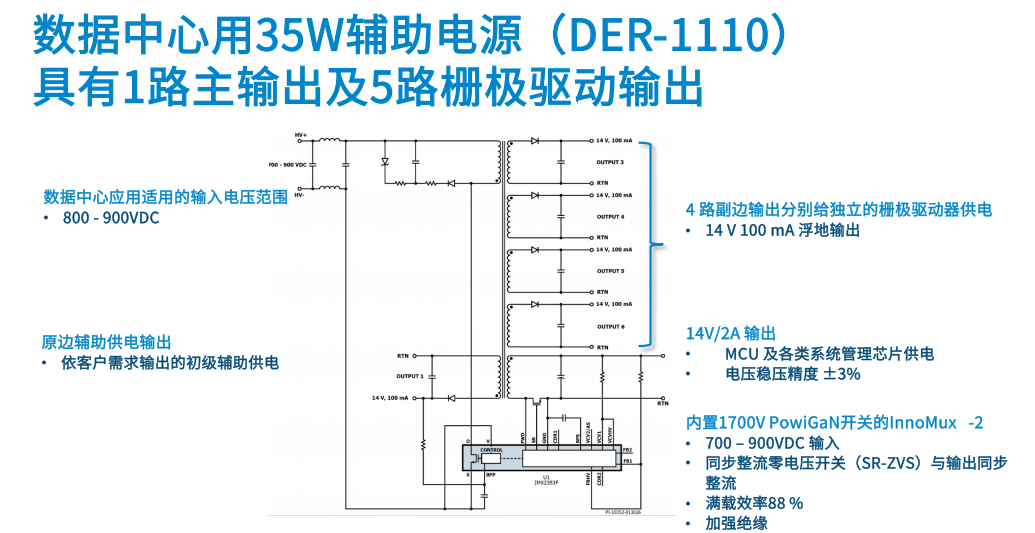

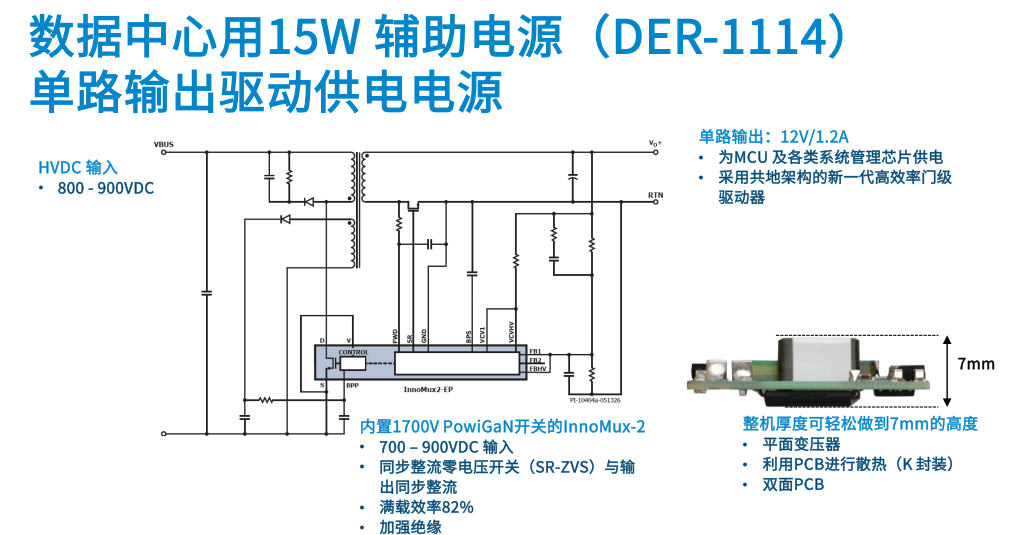

两款设计分工明确。DER-1110为35W六路输出：四路隔离输出专供半桥上桥臂驱动供电，一路14V/2A主输出用于给MCU或下管驱动供电，初级侧另有一路辅助输出供控制电路使用。DER-1114为15W单路输出，面向采用共地架构的新一代高效率栅极驱动器——该类驱动器内部已集成上管供电功能，无需外部隔离电源。效率差异同样反映了两者的设计取舍：多路方案因路数增加导致整流损耗累积，满载效率为88%；单路方案虽效率为82%，但变压器体积更小，布局灵活性更高，可随意安放于系统任意角落。

蓝宝石衬底路线：1700V GaN单管方案

支撑这两款参考设计实现高压安全裕量的核心，是PI独有的1700V PowiGaN氮化镓InnoMux™-2 IC。在800V母线电压下设计反激式电源，开关管需承受约1440V的电压应力——这是由反激拓扑本身的反射电压特性决定的硬性门槛。市面上主流的650V与900V GaN器件，面对这道高压墙也无能为力。友商通常采用两条替代方案：一是用两个开关管串联凑出耐压，但PI高级培训经理Jason Yan在发布会上直言, 这种方案“面临电压不均分、热均衡困难以及可靠性下降的致命伤”；二是改用碳化硅，但分立器件带来的成本、元件数量和空间占用都会多出30%。Jason表示：“我们是目前唯一提供单管HEMT 1700V GaN器件的公司，能在800V母线上保持充足的安全裕量。”

这种“唯一”的底气，源于PI在GaN衬底材料上与众不同的选择。

市面上绝大多数GaN器件采用的是“平面型”结构——漏极和源极位于芯片同一侧，电流横向流动。这种结构的耐压能力高度依赖衬底材料：若衬底具有导电性，高压下极易发生漏电甚至击穿。目前业界主流的GaN-on-Si路线，因硅本身导电，在面对反激拓扑中约1440V的电压应力时，显然力不从心。

PI则另辟蹊径，选择了蓝宝石衬底路线。蓝宝石是优良的绝缘体，为高压阻断提供了充足裕量，从而让单管承受1700V耐压成为可能。基于这一技术路线，PI不仅率先实现了1700V单管GaN的量产，Jason还透露：“将来还会有更高电压的器件出现。”

结尾

800V数据中心产业链尚处早期，各家电源厂商的800V方案仍停留在样机阶段，量产方案尚未定型。而PI选择在这一窗口期，以经过完整验证的参考设计提前嵌入英伟达Kyber生态——这不仅是技术卡位，很有可能是一次标准制定的先手。一旦Kyber进入量产，这些预先适配的方案极可能成为集成商的默认选择，大幅缩短选型与验证周期。至于母线电压从800V迈向1500V，PI的技术路线已留有充足余量，Jason亦透露其主电源产品也已在规划当中。
