罗姆推出i.MX 8M最优电源管理方案

关键词:PMIC电源管理芯片BD71837MWVi.MX 8M处理器智能音箱电源管理芯片

时间:2018-06-19 09:18:18      来源:bwin客户端

近日全球知名半导体制造商ROHM(罗姆)宣布,其专为恩智浦i.MX 8M应用处理器量身定制的一款PMIC电源管理芯片BD71837MWV已可出售样片。经测试,BD71837MWV是最化化的适用于i.MX 8M的芯片方案。助力智能音箱和网络音视频播放器等应用。恩智浦公司i.MX高级营销总监Leonardo Azevedo先生表示,“ROHM是实现i.MX生态系统的重要合作伙伴。在采用i.MX 8M处理器时,BD71837MWV对于寻求单芯片电源解决方案的客户来说是最佳选择”。

近日全球知名半导体制造商ROHM(罗姆)宣布,其专为恩智浦i.MX 8M应用处理器量身定制的一款PMIC电源管理芯片BD71837MWV已可出售样片。经测试,BD71837MWV是最化化的适用于i.MX 8M的芯片方案。助力智能音箱和网络音视频播放器等应用。恩智浦公司i.MX高级营销总监Leonardo Azevedo先生表示,“ROHM是实现i.MX生态系统的重要合作伙伴。在采用i.MX 8M处理器时,BD71837MWV对于寻求单芯片电源解决方案的客户来说是最佳选择”。

经了解,本次与恩智浦的合作已是罗姆开发的第三波PMIC产品,早在2014年这两家公司便展开合作,2015年首次推出的BD71805MWV是针对i.MX 6SoloLite,这款产品已在量产中。次年又推出第二款BD71815这个芯片的方案,针对i.MX7Dual和Solo这两个平台,得到了市场的好评。本次推出的这款BD71837MWV, 针对i.MX 8M系列,是在单芯片上集成i.MX 8M四核、双核处理器所需要电源功能的电源管理芯片。

认识BD71837MWV之前,让我们先来了解一下恩智浦的i.MX 8M系列处理器。据恩智浦之前对i.MX 8M的新闻发布称,该处理器可实现音频/视频和机器学习相结合的一体化平台,满足希望实现声控的互联产品设计者的需求;另外,满足工艺技术和边缘计算相关的需求,可有效管理智能互联设备并缩短询问响应时间等。从智能电视、电视订阅服务、条形音箱、其他智能音箱,到流媒体播放器、数字硬盘录像机(DVR)/个人录像机(PVR),i.MX 8M处理器可提供用来控制住宅用IoT和设备的全新解决方案。i.MX 8M系列还非常适合管理照明、恒温器、门锁、家庭安防、智能喷头等系统与设备,能够带来操作更直观、响应更快速的家居体验。i.MX 8M系列具备新一代无缝用户界面功能,有着业界领先的音视频功能,全4K超高清分辨率、高动态范围图像(HDR)及最高水平的专业音频保真度;多达四个1.5GHz Arm® Cortex®-A53内核、灵活的存储器选项及高速接口,可提供灵活的连接性、更卓越的性能和通用性;先进的人机界面(HMI),配备双显示器和视觉处理单元(VPU),用户体验更丰富。

BD71837MWV的优势

然而这款BD71837MWV电源芯片为什么能得到恩智浦的认可,且完胜恩智浦自己内部的电源管理设计团队呢?ROHM半导体(上海)有限公司设计中心经理陈行乐先生给出了答案,其四大特点如下:

集成度高,仅1枚芯片即可提供i.MX 8M系列所需的电源功能。

BD71837MWV电源电路根据i.MX 8M系列电源系统设计而成,集8通道降压型DC/DC转换器和7通道LDO于一体。其中DC/DC转换器和3通道LDO均有外部供电,做转换。其它4通道LDO经内部的DC/DC转变后,再做转换,如此一来,便可整体的提高系统的效率;支持从1节锂离子电池到USB的广泛输入电压范围(2.7-5.5V)之间;内置支持i.MX8M电源模式的时序器,可以根据客户需求定制化开发;此外,针对每通道的DC/DC内置如输出电压监测、OCP、UVLO、TSD等保护功能。

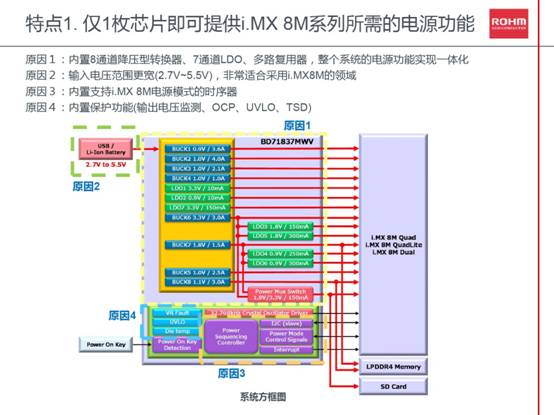

图:系统方框图

小型QFN封装更省空间

BD71837MWV采用QFN封装(8×8mm, 0.4mm间距),相比分立结构的电源系统,可减少部件数量达50%左右;针对i.MX 8M SoC,BD71837MWV做了更合理的布局,可使封装面积缩减45%;同时,该电源芯片专为i.MX 8M优化引脚配置,可减轻PCB板布局设计的负担。

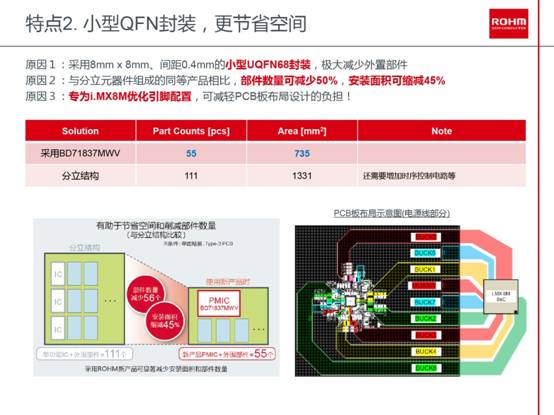

图:与分立结构相比BD71837MWV的优势

可根据系统用途量身定制

i.MX 8M提供5种不同的电源模式(RUN、IDLE、SUSPEND、SNVS、OFF),罗姆在BD71837MWV的设计上可根据以上电源模式自动控制开关,通过OTP改变开关时序,达到合理灵活应用;此外BD71837MWV可为SoC提供I2C接口,使其在不同需求下做调控,满足处理器所需的不同功率。

缩短应用开发周期,使产品早日上市

罗姆可以提供BD71837MWV单板的评估板、参考线路、参考设计给客户,使其可按照最优化的参考设计进行操作,为工程师节省大量的时间。

图:ROHM半导体(上海)有限公司设计中心经理陈行乐先生

另外,恩智浦在I/O大会前一天发布一款Android Things1.0开发板,是基于i.MX 8M系列的参考应用板。已搭载罗姆的BD71837MWV电源管理芯片,有着紧凑的系统和较小的面积。

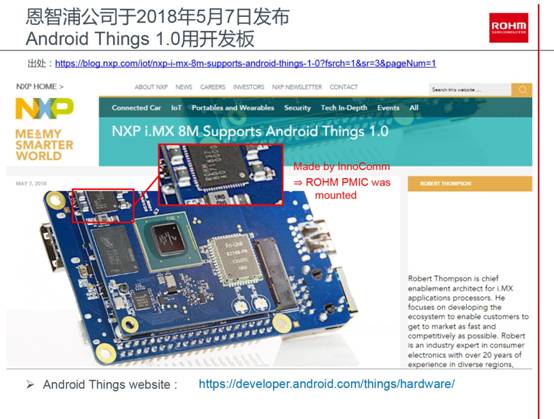

图:Android Things1.0开发板

除此之外,罗姆还联合国际知名的板卡厂商进行合作,开发了SOM即System on Module开发板,用户可以直接在此做二次开发,能大大缩减开发应用周期。其实,ROHM在集成电源开发方面,已经积累多年技术和丰富的经验,在IntelX86、ARM平台上均有丰富的PMIC产品线。罗姆也表示,时下物联网正在蓬勃发展,他们也希望能为更多的用户提供成熟的电源系统方案。
