湿度传感器的类型与设计技巧

关键词:湿度传感器 湿敏电容

时间:2024-04-01 15:02:39      来源:DigiKey

湿度是指空气中水蒸气的含量,通常以相对湿度(Relative Humidity,RH)的百分比表示,湿度的高低对于人类生活与电子产品的运作都会造成影响,因此用于传感空气中湿度变化的湿度传感器(Humidity Sensor),像是气象观测、农业、工业制程、楼宇管理、医疗设备、食品和制药业等领域,便经常使用湿度传感器来进行湿度控制与监测。

湿度是指空气中水蒸气的含量,通常以相对湿度(Relative Humidity,RH)的百分比表示,湿度的高低对于人类生活与电子产品的运作都会造成影响,因此用于传感空气中湿度变化的湿度传感器(Humidity Sensor),像是气象观测、农业、工业制程、楼宇管理、医疗设备、食品和制药业等领域,便经常使用湿度传感器来进行湿度控制与监测。

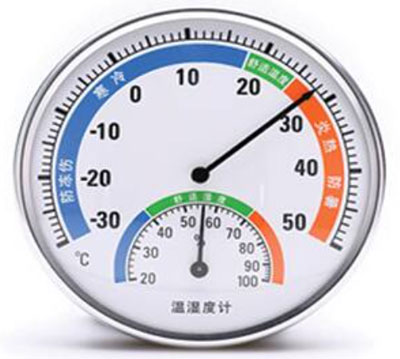

温湿度计

湿度传感器的类型众多具有不同特性

湿度传感器的类型相当多样,也各自有不同的运作特性,以下将为您介绍一些常见的湿度传感器类型与运作原理。

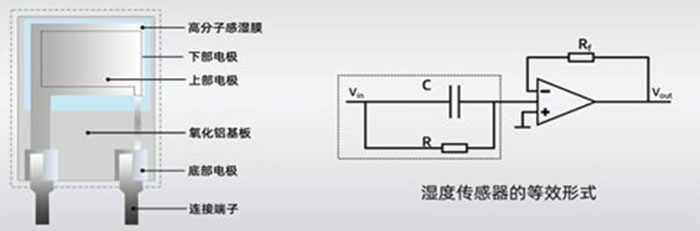

湿敏电容及其等效形式

1. 电容式湿度传感器

电容式湿度传感器是基于电容变化来测量湿度,这种类型的传感器通常精确度较高,并且对温度的变化相对不敏感,常见的电容式湿度传感器会采用湿敏电容来进行湿度传感。

电容式湿度传感器通常具有高精确度,能够提供准确的湿度测量,这使其适用于对湿度要求较高的应用,如实验室环境或制造过程中的控制。此外,这类传感器通常具有快速的响应时间,能够实时反应环境中湿度的变化,这在需要实时控制的应用中尤其重要。

许多电容式湿度传感器在操作时具有低功耗特性,这使其适用于需要长时间运行的电池供电应用,如无线传感网络中的应用。电容式湿度传感器相对于一些其他类型的湿度传感器对温度变化较不敏感,这使得它们在不同温度条件下能够提供稳定的湿度测量。

一些电容式湿度传感器能够同时提供温度和湿度的测量,这使其成为多功能传感器,能够同时监测环境的湿度和温度。电容式湿度传感器的某些型号具有一定的耐污染性,能够在一些有灰尘或其他污染物存在的环境中工作。

随着技术的进步,电容式湿度传感器变得越来越小型化和集成化,这使得它们更容易集成到各种应用中,如移动设备、智能家居设备等。很多电容式湿度传感器可提供数字输出,这使得数据的读取和处理更加方便,并且与微控制器或其他数字系统更容易集成。


热敏电阻湿度传感器

2. 电阻式湿度传感器

电阻式湿度传感器使用吸湿性的材料,当吸湿性材料吸收水分时,其电阻值会变化,从而测量湿度,通常会使用湿敏电阻、热敏电阻等材料来制作湿度传感器。

电阻式湿度传感器的结构相对简单,通常包括一个吸湿性材料,当这个材料吸收水分时,导致电阻值的变化。由于其简单的结构,电阻式湿度传感器通常相对较便宜,这使得它们在成本敏感的应用中具有竞争力。

电阻式湿度传感器对于不同的应用场景和环境都有很好的适应性,并且在一些恶劣的条件下仍能正常工作。电阻式湿度传感器并能够提供连续的湿度监测,这使得它们适用于需要实时监测和控制湿度的应用。

电阻式湿度传感器的电阻值变化通常与温度有关,因此在某些情况下,需要考虑温度对湿度测量的影响。相对于一些其他湿度传感技术,电阻式湿度传感器的反应时间可能较慢,尤其在快速变化的环境中。

由于吸湿性材料可能受到老化或污染,电阻式湿度传感器可能需要定期校准以确保准确性。虽然电阻式湿度传感器在一些应用中性能优越,但相对于一些其他高精确度的传感器,其精确度可能较低。


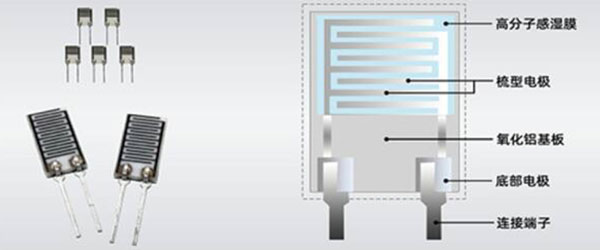

湿敏电阻

3. 表面应变式湿度传感器

表面应变式湿度传感器使用感应应变的材料,当该材料吸收水分时,导致表面应变的变化,这些传感器使用材料在湿润和干燥条件下的表面应变来反映周围环境的湿度水平。

表面应变式湿度传感器通常对湿度变化非常敏感,能够提供准确的湿度测量。这类传感器通常在不同的湿度范围内都能够工作,使其适用于多种应用场景。表面应变式湿度传感器通常具有快速的响应时间,使其能够实时反应环境中湿度的变化。由于其简单的结构,这类传感器通常具有较高的可靠性,并且在一些恶劣的条件下仍能正常工作。
表面应变式湿度传感器的性能很大程度上依赖于所使用的感应应变材料,不同的材料可能有不同的应用范围和特性,表面应变式湿度传感器可能对温度变化较为敏感,因此在某些应用中需要额外的温度补偿。

表面应变式湿度传感器的可靠性和寿命可能受到使用的材料和环境的影响,需要根据具体的应用来考虑。随着技术的进步,表面应变式湿度传感器变得越来越小型化和集成化,这使得它们更容易集成到各种应用中。

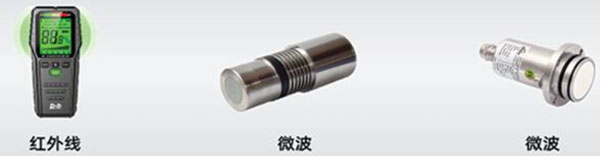

其他湿度传感器

4. 光学式湿度传感器

光学式湿度传感器是一种利用光学原理测量湿度的传感器,其使用如光纤这类的光学器件,通过测量水分对光的吸收或散射来推断周围环境的湿度水平,常见的光学式湿度传感器会采用红外线,也有采用微波、超声波来进行湿度传感。

光学式湿度传感器通常能够进行非接触式的湿度测量,无需传感器直接接触被测物体,并具有较高的精确度,能够提供精确的湿度测量,特别是在低湿度条件下。

光学式湿度传感器通常在不同湿度范围内都能够运作,使其适用于多种应用场景,并能够提供实时的湿度监测,这在需要快速反应的应用中尤其重要。

光学式传感器利用光的特性,如吸收、散射或反射,来推断湿度水平。常见的技术包括折射率、光纤光谱分析等。相较于一些其他类型的湿度传感器,光学式传感器对于温度变化相对较不敏感,这使其在温度变化较大的环境中也能提供稳定的湿度测量。

光学式传感器通常不容易受到外部污染物的影响,因为它们不直接接触被测物体。由于使用光学原理,光学式湿度传感器通常对各种不同环境条件有较好的适应性。光学式湿度传感器通常需要定期校准,以确保测量的精确性。

5. 电化学式湿度传感器

电化学式湿度传感器基于电化学反应的原理,通常使用电极和电解质与水分相互作用来测量湿度,通过测量相应的电化学参数来推断周围环境的湿度水平。

电化学式湿度传感器通常对湿度变化非常灵敏,能够提供准确的湿度测量。这类传感器通常在不同的湿度范围内都能够工作,使其适用于多种应用场景。电化学式传感器能够提供实时的湿度监测,这在需要快速反应的应用中尤其重要。

电化学式湿度传感器的核心部分包括电极和电解质,其中电解质的性质和电极的材料直接影响传感器的性能。电化学式湿度传感器的性能可能受到温度变化的影响,需要考虑在不同温度下的准确性。由于电化学式湿度传感器可能受到电解质的老化和其他因素的影响,它们通常需要定期校准以确保准确性。

电化学式湿度传感器通常对环境条件的适应性较强,但在一些极端环境下,例如高湿度或高温环境,可能需要进一步的考虑其适用性。电化学式湿度传感器通常具有相对快速的响应时间,有助于实时监测和控制。

6. 热式湿度传感器

热式湿度传感器利用热散射或热导性的原理,通常使用包括热电偶或热电阻等加热器件和传感器件,通过测量热的传导或散射来推断周围环境的湿度水平。

热式湿度传感器通常对湿度变化非常灵敏,能够提供准确的湿度测量。这类传感器通常在不同的湿度范围内都能够工作,使其适用于多种应用场景。

热式传感器能够提供实时的湿度监测,这在需要快速反应的应用中尤其重要。热式传感器不受光线的影响,因此在低光环境或黑暗环境中仍能正常工作。

热式湿度传感器可以根据热散射或热导性的原理来工作。热散射利用水分对热的散射效应,而热导性则是基于水分对热的传导性影响。热式湿度传感器通常受到温度变化的影响,可能需要进一步的温度补偿以确保测量的精确性,由于一些影响热传导或散射的因素,热式湿度传感器可能需要定期校准。

热式湿度传感器通常具有相对快速的响应时间,有助于实时监测和控制。这类传感器通常不受化学物质影响,使得它们在一些有腐蚀性气体存在的环境中也能正常运作。

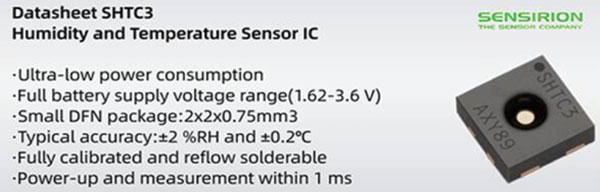

IC湿度传感器

7. 半导体IC湿度传感器

半导体IC湿度传感器是一种基于半导体材料的湿度传感技术,这类传感器通常使用电阻、电容、或其他电性属性来测量空气中的湿度。

半导体IC湿度传感器常在一个集成电路内包含传感器件和相关的信号处理电路,使其具有高度集成的优势,这类传感器具有较快的响应时间,能够实时反映湿度的变化。

多数半导体IC湿度传感器的输出是数字信号,这有助于方便的数据处理和集成到数字系统中,并通常可提供较高的湿度测量精确性,许多半导体IC湿度传感器设计为低功耗,适用于需要长时间运行和电池供电的应用。

半导体IC湿度传感器通常包括对温度的补偿功能,以提高在不同温度下的湿度测量准确性,这类传感器通常不容易受到外部环境的污染和干扰,能够稳定运作。由于采用半导体工艺,这类传感器通常具有小型、轻量的特点,有助于嵌入各种应用中。

半导体IC湿度传感器在不同应用场景中都能够适应,并且在多种环境条件下表现稳定,这类传感器通常具有较好的长期稳定性,不容易因时间而产生漂移。

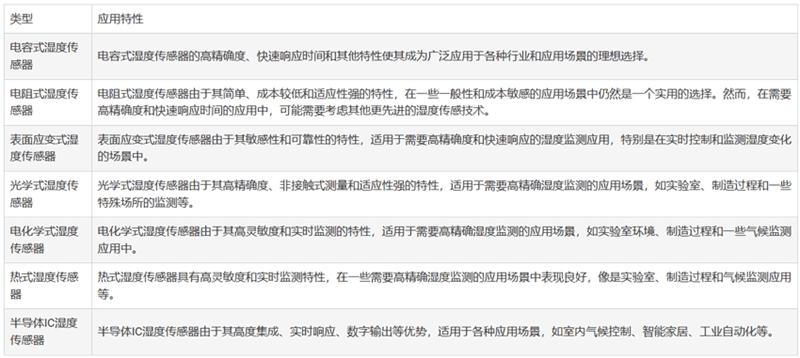

湿度传感器的选择与设计技巧

湿度传感器的选择和设计取决于应用的具体要求,包括应用需求、性能要求、环境条件等,例如精确度、响应时间、温度范围等。

选择湿度传感器时,应先确定应用的需求,像是精确度要求,一些应用可能需要高精确度,而其他应用可能对一般精确度足够。此外要考虑应用中是否需要快速响应时间,一些应用可能需要实时的湿度监测,而其他应用则可以接受较慢的响应时间。此外,应确定传感器需要覆盖的湿度范围,某些传感器可能适用于特定的湿度范围,而其他传感器则可能适用于更广泛的范围。

环境条件对湿度传感器的选择也相当重要,需要考虑传感器在工作环境中所处的温度范围。一些湿度传感器可能对温度变化较为敏感,因此需要额外的温度补偿。另外还要考虑应用中是否存在有害的气体或化学物质,这可能影响传感器的性能,一些传感器对污染较为敏感,而其他传感器可能较为耐受。

另一方面,应该根据应用需求来选择合适的传感器类型,如电容式、电阻式、表面应变式、光学式、电化学式、热式或半导体IC式等。如果需要同时测量湿度和温度,可以考虑选择集成了多功能的传感器以简化系统。

电源和能耗也是相当重要的考虑因素,需考虑应用中可用的电源类型,并选择适合的传感器。一些传感器需要较高的电力,而其他可能使用低功耗设计。如果应用需要长时间运行或是依赖电池供电,则考虑选择低功耗的湿度传感器。

当然,成本还是相当重要,应根据预算限制来选择合理的传感器。不同类型和品牌的湿度传感器成本可能有所不同,并确保选择的湿度传感器有足够的供应商支持和可用性,以确保系统的稳定运行。

湿度传感器在不同的应用环境中可能会表现出不同的适应性,在选择传感器时,要考虑应用环境,选择适用于该环境的传感器类型,并进行实地测试以确保传感器在实际应用中的表现。

湿度传感器常见的问题与解决方案

在应用湿度传感器时,可能会遇到一些常见的问题,这些问题可能影响湿度测量的准确性和稳定性。

其中最常遇见的问题是传感器校准问题,因为湿度传感器需要定期校准,并且可能因环境条件变化而失去准确性。想要定期进行传感器校准,可使用可靠的校准标准。一些传感器可能具有自动校准功能,但仍建议进行定期手动校准以确保精确性。

此外,温度变化可能影响湿度传感器的性能,导致准确性下降。因此,选择最好选择具有温度补偿功能的传感器,以校准和补偿温度对湿度测量的影响。此外,也可提供适当的温度控制,以维持传感器周围的稳定温度。

另一方面,传感器可能受到灰尘、油脂或其他污染物的影响而降低准确性。因此需要定期清洁传感器表面,以避免灰尘和污染物的积聚,在应用中使用防尘罩或防护罩也是一种有效的方法。

飘移现象也是湿度传感器的常见问题,传感器的性能可能会随时间而变化,出现漂移问题。因此需要定期检查和校准传感器,以确保性能的稳定。最好选择使用可调校的传感器,并遵循制造商的校准建议。

在极高或极低的湿度条件下,有些传感器可能达到饱和或过饱和状态,导致准确性下降。选择适用于特定湿度范围的传感器。在极端条件下,可能需要使用不同范围的传感器或进行合理的校准。

结语

湿度传感器的应用相当广泛,在选择湿度传感器时,应依据具体的应用需求来选择不同的湿度传感器,选择合适的传感器类型,是确保准确性和稳定性的关键,以确保传感器在不同环境中的正常运作。此外,在使用期间,还应对湿度传感器进行定期的校准、保养,以维持湿度传感器的准确性。
