大联大世平集团推出基于TOSHIBA产品的工业型条码打印机解决方案

关键词:大联大世平集团 TOSHIBA 工业型条码打印机解决方案

时间:2023-07-11 15:30:46      来源:网络

本方案采用的TB67S128FTG是一款两相双极步进电机驱动IC,绝对最大输出为50V/5A。TOSHIBA的创新工艺帮助MOSFET驱动实现了低功耗以及0.25Ω的低导通电阻,这可以减少大电流驱动时热量的产生。TB67S128FTG支持128级微步进,在降低功耗的同时,支持大电流驱动和高精度控制,能有针对性地对电机运行难题实现各个击破,从而系统地提升整体性能。此外,该产品也提供了先进的电流检测系统、主动增益控制和多种错误检测功能。

致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下世平推出基于东芝(TOSHIBA)TB67S128FTG和TB67H451FNG电机驱动IC的工业型条码打印机解决方案。

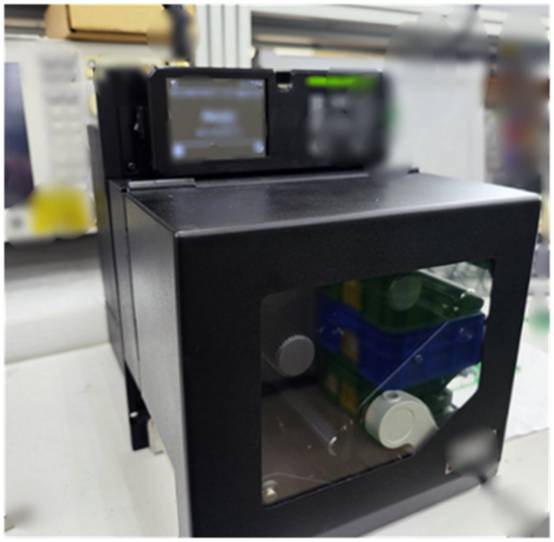

图示1-大联大世平基于TOSHIBA产品的工业型条码打印机解决方案的实体图

条码打印机在市场上已行之多年,根据市调机构FMI(Future Market Insights)在2022年10月的报告显示,预计在2022~2032十年间,全球条码打印机将以7.4%的复合年增率成长。随着工业物联网技术的不断创新,为商品添加条码已经成为实现工业智能化生产的重要手段,通过增加商品条码不仅可实现远端操作与智能监控,还可利用大数据的可视化分析提高企业管理的弹性。在此背景下,大联大世平基于TB67S128FTG和TB67H451FNG电机驱动IC推出了工业型条码打印机解决方案。

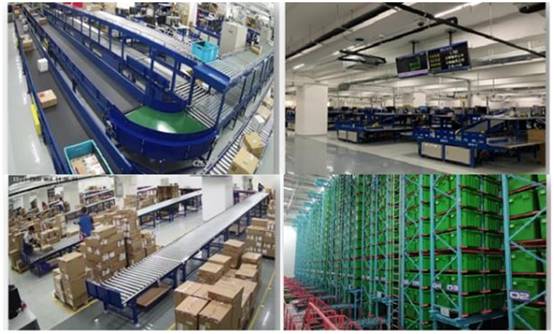

图示2-大联大世平基于TOSHIBA产品的工业型条码打印机解决方案的场景应用图

本方案采用的TB67S128FTG是一款两相双极步进电机驱动IC,绝对最大输出为50V/5A。TOSHIBA的创新工艺帮助MOSFET驱动实现了低功耗以及0.25Ω的低导通电阻,这可以减少大电流驱动时热量的产生。TB67S128FTG支持128级微步进,在降低功耗的同时,支持大电流驱动和高精度控制,能有针对性地对电机运行难题实现各个击破,从而系统地提升整体性能。此外,该产品也提供了先进的电流检测系统、主动增益控制和多种错误检测功能。

TB67H451FNG是一款宽电压大电流有刷电机驱动IC,具有4.5V-44V宽电压的工作电压范围,最大额定规格50V/3.5A,其采用东芝独有的BiCD工艺制造,具有出色的低功耗和低输出导通电阻特性。

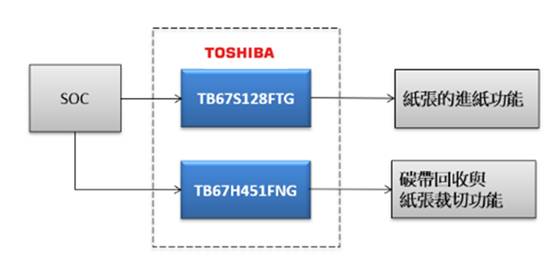

图示3-大联大世平基于TOSHIBA产品的工业型条码打印机解决方案的方块图

在本方案中,TB67S128FTG负责纸张的进纸控制,TB67H451FNG用于碳带回收与纸张裁切控制,通过这两个电机驱动IC,可实现高效、易用的工业型条码打印机开发。

核心技术优势:

• 东芝电机驱IC整合MOSFET,低导通电阻抑制电机运行期间产生的热量;
• 专门针对工业设备驱动的解决方案;
• 提供参考设计文件与线路图;
• 原厂+世平东芝专业团队的技术服务与支持;
• 已成功导入中国条码打印机设备大厂。

方案规格:

TB67S128FTG芯片特征:

• QFN64 pin包装(9mm×9mm),可提供50V/5A的电流;
• 输出导通电阻(上限和下限总和):Rds(on)(H+L)=0.25Ω(典型值);
• 更精准的PWM 驱动,分辨率最高可支持到128微步驱动;
• 搭载AGC(主动增益控制),ACDS(先进的电流检测系统)与ADMD(高级动态混合衰减);
• 多种错误检测功能:TSD(过热保护),ISD(过电流检测),POR(上电复位),OPD(motor load open);
• 电机电源:(VM)6.5 ~ 44V。

TB67H451FNG芯片特征:

• 待机模式电流消耗:最大1μA;
• 输出导通电阻(上限和下限总和):Rds(on)(H+L)=0.6Ω(典型值);
• 电机电源:(VM)4.5 ~ 44V;
• 恒定电流:可通过VREF电压和感应电阻调节;
• 内置错误检测:ISD(过电流检测)、TSD(过热保护)、UVLO(欠压锁定);
• 与A4950和DRV8870采用相同的封装HTSSOP8(4.9mm×6.0mm),而且脚位还是pin to pin。
