“我们只会在这里使 AC 波形变暗。请注意，这是一个临时设备，因为它被设计为仅控制电阻负载，就像大多数烤箱一样。电容性和电感性负载需要进行一些细微的修改（添加缓冲器组件），此处不予介绍，但可以在线和组件数据表中获取相关信息。紧凑型荧光灯 (CFL) 的外壳内有一个相当复杂的电子镇流器电路，与交流调光器根本不兼容。
”处理高压时需要注意以下几点：
• 不要将高压连接到面包板。电线松动或意外接触/插入面包板上错误的孔的风险是不值得的。不过，将组件焊接到 perfboard 应该可以进行原型制作。
• 连接电源时放开手。如果你必须用你的万用表测量高压，不要用手把探针放在电路板上；连接鳄鱼夹并远程操作设备。更好的是，使用白炽灯泡作为测试负载，并使用电涌保护器开关远程打开设备。
• 重要的是，对此要聪明。如果您不知道自己在做什么或做起来不舒服，请寻求帮助并找人帮忙。AAC 论坛和本地黑客空间是可以利用的重要资源。
系统级设计
一个完整的烤箱控制器由几个部分组成：
电烤箱系统流程图
我们只会在这里使 AC 波形变暗。请注意，这是一个临时设备，因为它被设计为仅控制电阻负载，就像大多数烤箱一样。电容性和电感性负载需要进行一些细微的修改（添加缓冲器组件），此处不予介绍，但可以在线和组件数据表中获取相关信息。紧凑型荧光灯 (CFL) 的外壳内有一个相当复杂的电子镇流器电路，与交流调光器根本不兼容。
实现交流控制器的一种非常常见的方法是使用固态继电器。这些允许烤箱完全打开或完全关闭，并且可以脉冲信号以获得近似温度（通俗地称为 BANG-BANG 控制）。世界上大量的控制系统在 BANG-BANG 控制器上运行得非常好，但它们既不优雅也不易于实现。然而，大多数固态继电器内部都有一个称为 TRIAC 的设备，可以作为独立设备订购。正如罗伯特在他的文章中提到的那样，它本质上是晶闸管的双向延伸，或者可以看作是双向传导电流的固态开关。
固态继电器。砰砰，宝贝！

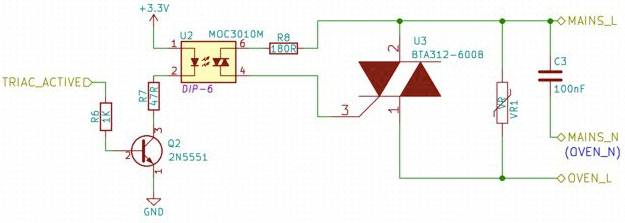

不像 SSR 那样华而不实，但我们的 TRIAC 做了一些超酷的事情
这个烤箱控制器的整个想法是使用 TRIAC 来实现所谓的交流相位控制。如果您等待 AC 波形过零并在稍后的某个已知时间打开 TRIAC，您将得到一个输出波形，该波形在 TRIAC 处于活动状态时保持与原始波形相同的频率和幅度。这限制了终端设备的功率，有效地调暗了它。存在其他调光方法，如波包控制（一种同步 BANG-BANG 范例；抱歉没有 EN WikiPedia），但它们超出了本项目的范围。

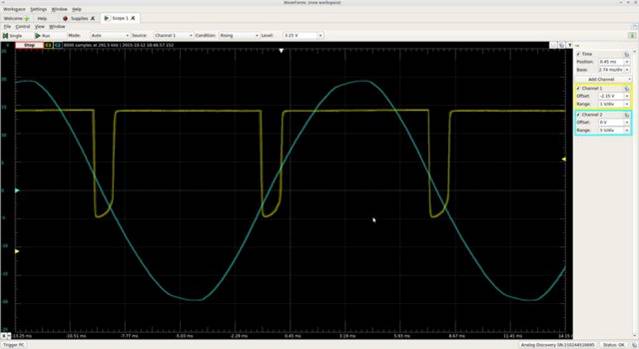

来自Andy ’s Workshop的交流相位控制示例
插头、端子和外壳

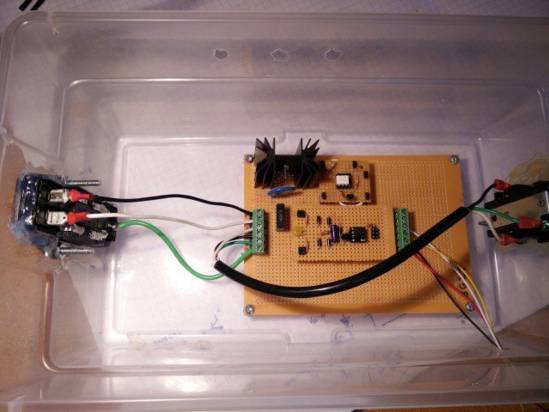

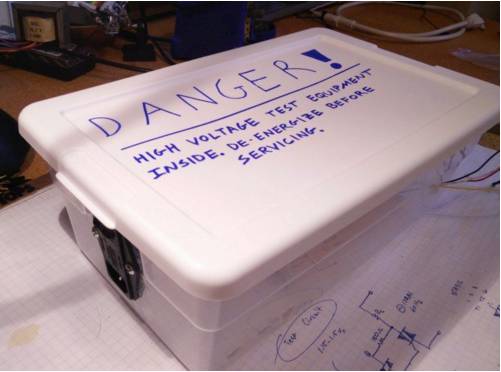

安全和便宜是这里的游戏名称，所以做这件事的首要任务是选择一个合理的围栏。我得到了一个便宜的带盖塑料桶，并为自己和周围的人写了一个漂亮而可怕的警告标签。插头的孔可以在侧面切割或钻孔，但需要注意防止材料开裂。
