智能监控组天网,东芝半导体来帮忙

关键词:智能监控组 天网监控系统

时间:2022-10-10 09:56:22      来源:东芝半导体

监控摄像头的内部电路结构大致分为信号采集、信号处理、数据存储与交互、电源供电、电机控制和外围保护电路等六个部分组成。其中信号采集、数据存储交互和信号处理的方案已经较为成熟,但是在电源供电,电机控制和外围电路保护等电路的设计方面往往需要工程师们根据自己公司和实际应用场景来自行设计和开发。

什么是“天网”?

这几年,大家有没有发现,中国的治安情况持续向好,犯罪率在持续下降,从最高人民检察院对外公布的数据可知,在1999年至2019年这二十年间,严重危害社会秩序的犯罪以每年4.8%的比例逐年下降。那么是什么原因使得犯罪率持续走低呢?这不仅是人们素质的提升,也是国家的“天网”监管的力量。

“天网”全称为“天网监控系统”它是利用大量的摄像头组成的监控网络,通过摄像头对数据的采集,再配合以互联网、地图定位、大数据和云计算等实现的一种实时监测识别系统。该系统可以实时的分辨出,行人、车辆等不同类别的信息并做出信息分类,同时通过算法可以实现对行人的性别、衣着和年龄,车辆的车牌,型号,颜色等详细信息的判断。为预防犯罪,打击犯罪和对突发性灾害、治安、城市管理等提供准确可靠的信息资料。

在“天网”中,监控摄像头是不可缺少的信息采集终端之一,在日常生活中,监控摄像头的应用也十分广泛,比如室内监控,行车记录仪,智能猫眼等等。那么监控摄像头的内部结构是什么样的呢?让芝子为您来说明一下吧:

监控摄像头的内部电路结构大致分为信号采集、信号处理、数据存储与交互、电源供电、电机控制和外围保护电路等六个部分组成。其中信号采集、数据存储交互和信号处理的方案已经较为成熟,但是在电源供电,电机控制和外围电路保护等电路的设计方面往往需要工程师们根据自己公司和实际应用场景来自行设计和开发。东芝为了帮助客户加速研发进程,使产品可以迅速推向市场,在电源供电、电机控制和外围保护电路方面提供了完整的电路方案参考。


监控摄像头应用方案总方框图

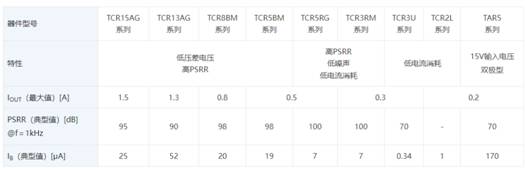

在电源方案中,东芝针对监控摄像头的不同应用环境和内部元件所需要的不同工作电压,推出了九个系列小型贴片式LDO稳压器,其包含四种特性,可以输出多种电压和电流,不仅可以胜任监控摄像头的直流电源需求,还有利于产品的小型化。


LDO稳压器系列

监控摄像头中的电机是实现相机变焦对焦及360°旋转监控的主要动力源。东芝半导体具有40多年的电机驱动开发经验并拥有超过190种电机驱动产品线,对于相机运动方面的电机驱动可以说是驾轻就熟,采用电机驱动IC与微处理器相结合的方式实现对电机的控制。微处理器可采用东芝TMPM342FYXBG,内核采用Arm® Cortex®-M3,最大工作频率40MHz,其具有256KB的ROM,32KB的SRAM,具有7位分辨率的微步功能,同时具有2相脉冲计数器,H-SW驱动器。与其功能相同的还有TMPM343FxXBG,该芯片与TMPM342FYXBG除了封装,主频与存储有差异之外,其功能一致。

电机驱动IC有PWM斩波式双步进电机驱动IC、步进电机和直流有刷电机驱动IC和双H桥驱动IC供其选择,无论选择哪种类型的电机驱动IC,其都具有异常检测功能,可以快速的定位到故障原因,同时还可以保证电机稳定的运行。


摄像头运动部分电路框图

在电路保护方面,东芝半导体也尽心尽力。电子保险丝,TVS和肖特基势垒二极管等器件都各显神通,为您的电路安全保驾护航。

除了上述电路框图和器件,东芝还提供了丰富的应用说明、数据表等参考文档,以及参考设计和电路仿真模拟器等,可以帮助工程师快速进行电路设计,助力产品研发与生产。
