基于微处理器LPC2131和GSM模块实现无线测控系统的设计

关键词:微处理器LPC2131 GSM模块 无线测控系统

时间:2021-09-22 11:35:27      来源:网络

随着嵌入式计算机技术、通信技术的发展,人们对无线测控技术的要求也在不断提高,测控技术也依托于强大的网络通信技术的发展而应用列各行各业。传统的数字调制系统编解码技术(如FSK,ASK,PSK,DPSK等)已经非常成熟,各种编码、解码技术已广泛应用与各种电子产品中,而日.通信过程中抗干扰能力强,准确度高。近几年随着移动通信网络技术日益强大,手机短消息业务得到了飞速发展,并且手机短信业务的成本也在不断降低。手机短信业

作者:潘洋,陈家胜

1 引言

随着嵌入式计算机技术、通信技术的发展,人们对无线测控技术的要求也在不断提高,测控技术也依托于强大的网络通信技术的发展而应用列各行各业。传统的数字调制系统编解码技术(如FSK,ASK,PSK,DPSK等)已经非常成熟,各种编码、解码技术已广泛应用与各种电子产品中,而日.通信过程中抗干扰能力强,准确度高。近几年随着移动通信网络技术日益强大,手机短消息业务得到了飞速发展,并且手机短信业务的成本也在不断降低。手机短信业务以其成本低,方便,快捷的特点,也深受广大用户的欢迎。

现有的尤线测控系统都是基于单个的通信技术,要么足基于GSM网络技术,要么足基于编解码技术,而本文所探讨的无线测控系统就是将编解码技术和GSM网络技术这两种通信方式结合起来的无线测挎通信系统。并结合了嵌入式技术,实现近程尤线测量和远程控制的功能。

2 系统功能及构成


图1 系统整体框图

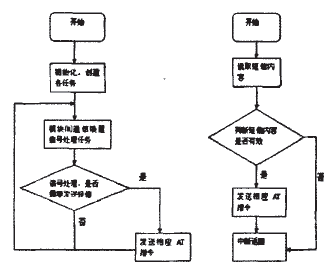

系统的开发基于GSM技术,无线编解码技术以及嵌入式技术。由微处理器控制无线编解码模块,从而快速准确地获得各信号采集系统的信息.并对信息进行分析处理,最后通过微处理器的串行通信n向GSM模块发送相应台的AT指令,通过GSM网络将处理后的信息传送给终端用户。也可通过GSM模块接收终端用户的指令,并由无线编解码模块控制执行机构运行相应的任务。

3 硬件原理

系统的硬件部分由微处理器LPC2131,无线编解码模块PT2262,PT2272以及GSM模块组成。

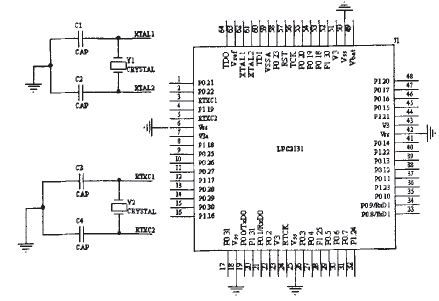

图2为微处理器模块,微处理器选用ARM7TDMI内核的芯片LPC213l。该处理器具有48个双向I/0端口,其巾包括2个全双工UART通信接口.可用于与GSM和PC之问的通信。其中P0.0 P0.1为UART0的接口,用于与GSM模块连接;P0.8PO.9为UART1的接口,用于与PC机连接,实现部分功能设置;P0.28一P0.3 1和P0.20—P0.23为双相I/O端口,分别连接无线编解码模块的发送和接收部分;P0.4一P0.7和P0.10—P0.13为双相I/O端口,用于键盘功能的扩展;P0.18 P0.19 P0.25一P0.27和P1.18一P1.25也是双相I/O端口,用于LCD功能的扩展。


图2 微处理器电路

图3为微处理器与GSM模块的通信接口。由于GSM模块为RS232电平,而微处理器LPC2131为TTL电平,故中间需要电平转换。图中P0.0_TxDo与P0.1_RxDO分别连接微处理器的Tx0端和RxO端。左边的几针串口与GSM模块连接。中间的芯片SP3232E
