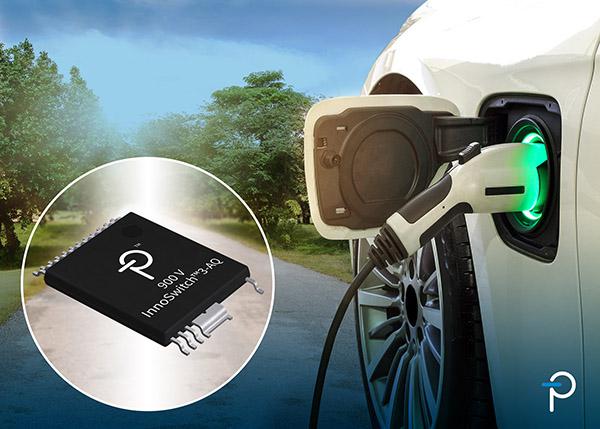

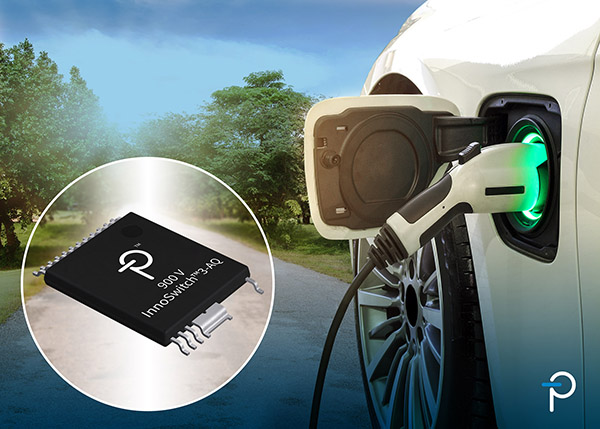

Power Integrations推出新款AEC-Q100级900V InnoSwitch3-AQ反激式开关IC,为电动汽车设计提供支持

关键词:Power Integrations

时间:2021-05-14 16:09:10      来源:bwin客户端

InnoSwitch3-AQ IC的效率高达90%,空载功耗低至15mW,并且可为400V和800V电池提供更大的电压裕量

深耕于高压集成电路高能效功率变换领域的知名公司Power Integrations(纳斯达克股票代号:POWI)今日宣布,其汽车级InnoSwitch™3-AQ反激式开关IC系列又增一款新品,它可提供900V额定开关,为400V和800V电动汽车逆变器、电池管理和恒温控制应用提供充足裕量。InnoSwitch3-AQ产品系列将初级和次级控制器以及符合安全标准的反馈电路集成到了单个IC中,在30V至1200V的超宽输入电压范围内只需要极少的元件和简单的配置就能提供精确而稳定的输出电压。

Power Integrations高级产品营销经理Edward Ong表示:“考虑到故障条件和瞬态变化,新型的400V电动汽车系统设计要求更高的工作电压,新的900V INN3996CQIC提供了充足的电压裕量,满足汽车电子委员会(AEC)的严格认证要求,确保工作安全可靠,以应对日益变化的汽车市场需求。新的器件采用STACKFET方案,适用于900V及以上母线电压设计需求。”

恒压(CV)稳压且符合AEC-Q100标准的InnoSwitch3-AQ开关IC在整个负载范围内可实现高达90%的效率,并且空载功耗不到15mW。对于900V产品系列,在85°C的环境温度和400VDC输入的情况下,输出功率最大为20W。新款器件采用了多模式准谐振(QR)/CCM/DCM反激控制器、900V开关和Power Integrations的高速FluxLink通信链路,可在薄型InSOP24封装中实现高精度调整,并且可在高达5500米海拔处提供加强绝缘。InnoSwitch3-AQ IC的工作电压低至30VDC,使汽车设计人员能够将其用于牵引逆变器应急电源应用。

InnoSwitch3-AQ系列器件为汽车应用提供了多种保护功能,包括输入过压和欠压保护、输出过压和过流限制以及过温关断。

供货及相关资源

与此同时,还推出了一份新的设计参考DER-889Q,这是一款支持40VDC至1200VDC输入和12V/1.25A输出的15W电源。另一份参考设计DER-859Q支持30VDC至921VDC输入,最大输出功率为30W,从中可了解InnoSwitch3-AQ在800V母线应用中的工作方式。这两款设计均采用PI的StackFET技术,可以省略附加电路。新款InnoSwitch3-AQ INN3996CQ IC的批量采购单价为每片2美元。
