TDK EMC对策产品: 汽车以太网用小型共模扼流线圈

关键词:TDK 共模扼流线圈ACT1210G-800-2P 汽车以太网

时间:2020-05-26 10:34:18      来源:bwin客户端

TDK公司推出了一款新型共模扼流线圈ACT1210G-800-2P,其符合OPEN(单对以太网)联盟的1000BASE-T1标准。由于S参数的高值,在差分和共模电平之间产生了高振幅比,这是汽车以太网中信号完整性的一个决定性因素。在100 kHz下的共模电感是80 µH,最大允许电流是70 mA。该产品将于2020年5月开始量产。

• 符合OPEN(单对以太网)联盟的汽车以太网标准1000BASE-T1
• 尺寸仅为3.2x2.5x2.4 mm
• 实现-40℃到+125℃的宽温度范围
• 符合AEC-Q200标准

EMC对策产品: 汽车以太网用小型共模扼流线圈

TDK公司(TSE:6762)推出了一款新型共模扼流线圈ACT1210G-800-2P,其符合OPEN(单对以太网)联盟的1000BASE-T1标准。由于S参数的高值,在差分和共模电平之间产生了高振幅比,这是汽车以太网中信号完整性的一个决定性因素。在100 kHz下的共模电感是80 µH,最大允许电流是70 mA。该产品将于2020年5月开始量产。

由于连接电极用金属框架,可为扼流线圈提供良好的热性能,从而能够在-40℃到+125℃的宽温度范围内使用。该新元件使用高度自动化和极其精确的绕线工艺制造,实现了电气参数的高可靠性和最小分散。

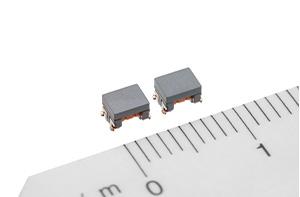

该元件有一个独特的特点是尺寸小巧,尺寸测量值仅为3.2x2.5x2.4 mm,显著低于CAN-Bus或FlexRay扼流线圈的尺寸。这意味着新扼流线圈可以用于元件组装密度不断增加的汽车摄像系统(举例)等。

TDK将扩大共模扼流线圈的允许温度范围,扩展产品组合,包括高速通信产品,从而使其可用于更多的汽车应用。

主要应用

• 基于1000BASE-T1的汽车以太网

主要特点与优势

• 符合OPEN(单对以太网)联盟的汽车以太网标准1000BASE-T1
• 由于连接电极的金属框架,实现-40℃到+125℃的宽温度范围
• 由于高度自动化和极其精确的绕线工艺,实现电气参数的高可靠性和最小分散
• 符合AEC-Q200标准

主要数据

型号

共模电感
在100 kHz [μH]下

直流阻抗 [Ω]

绝缘电阻 [MΩ]

额定电流 [mA]

额定电压 [V]

ACT1210G-800-2P

80 (+50/-30%)

最大值2.4

最小值10

最大值70

最大值80
