VL53L0X世界上最小的飞行时间(ToF)测距传感器

关键词:VL53L0X 飞行时间(ToF)测距传感器 意法半导体 FlightSense技术

时间:2018-01-26 14:24:19      来源:bwin客户端

VL53L0X是基于意法半导体专利FlightSense技术的第二代激光测距传感器

VL53L0X是基于意法半导体专利FlightSense技术的第二代激光测距传感器

VL53L0X是目前市场上最小的飞行时间(ToF)传感器,它完全集成并嵌入一个符合人体安全的激光传感器,先进的滤波器和超快光子探测阵列。

它能够通过快速、准确、可靠的解决方案进行更长距离的测量,为新的应用开启了大门,进一步完善了ST FlightSense产品系列。

主要优势:

不到30ms即可提供最长2米的绝对距离读值(单位为mm)
快速模式:50 Hz快速测距操作
高精度
低功耗
4.4×2.4×1 mm回流焊封装
先进的环境光抑制的设计
采用940nm不可见光
需求光学盖片支持

目标应用:

摄像机辅助(超快速自动对焦和景深图)
智能手机或笔记本电脑节能检测
手势控制
无人机
机器人和工业控制
IoT
家用电器

技术

VL53L0X包含基于一个SPAD(单光子雪崩二极管)感应器陈列和一个符合人体一级安规的VCSEL(垂直腔面发射激光器)的集成940nm光源,与嵌入式微控制器上运行的算法一起使用时,可以直接确定以毫米为单位的目标物体的距离,即使是在具有挑战性的工作条件下,并且与目标反射率无关。VL53L0X采用一个超低功耗的系统架构,非常适合用于无线和IoT应用。VL53L0X具有完整的文档包,例如源代码和软件API(应用编程接口),它与广发的微控制器和处理器兼容。

模块设计

凭借其4.4×2.4×1 mm的小巧尺寸和回流焊兼容性,VL53L0X易于集成在产品的主PCB或软板上,可以隐藏在各种盖片材料下。目前VL53L0X是唯一集成了940nm波长VCSEL的产品,为不可见光,也不易受背景环境照明的影响。

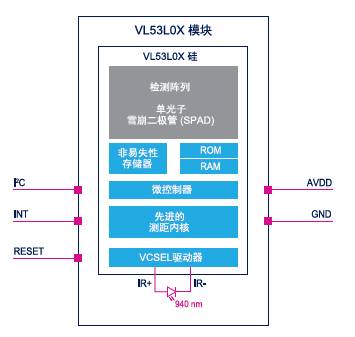

系统框图

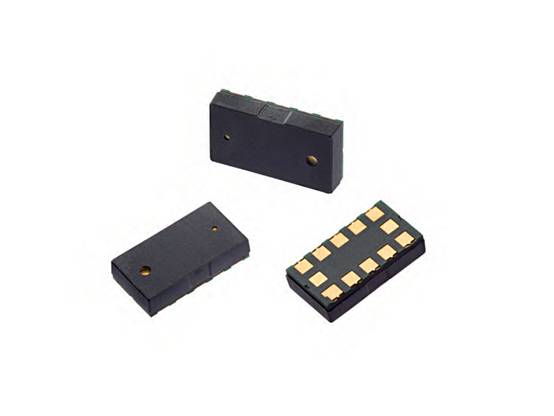

VL53L0X模块

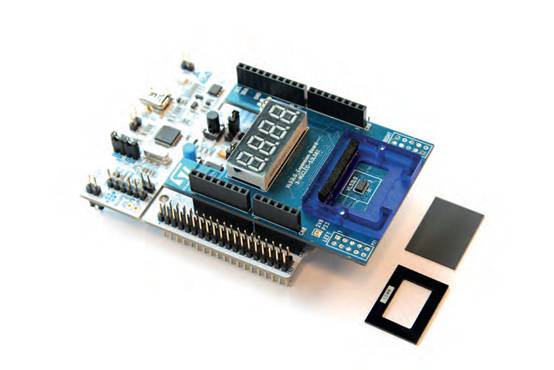

VL53L0X评估套件X-NUCLEO-53L0A1



产品细节

产品编号

封装尺寸

工作范围

功耗

供电电压

最佳工作温度

VL53L0CXV0CHM

4.4×2.4×1 mm

高达2米

HW待机(类型):5μA
范围:<20mW(*)

2.6至3.5V

-20至+70℃

*平均功耗为10Hz,测距操作时间为33ms
