SKY65152-11/SKY65165-11:WiFi放大器

关键词:Skyworksinc WiFi放大器 SKY65152-11/SKY65165-11

时间:2010-08-12 14:20:49      来源:SKY65152-11/SKY65165-11

20引脚SKY65152-11和16引脚SKY65165-11微波单片集成电路(MMIC)功率放大器尺寸分别为6 mm x 6 mm和3 mm x 3 mm,适合用于802.11n接入点,路由器和网关中

Skyworksinc推出符合中/高功率要求的WiFi放大器,20引脚SKY65152-11和16引脚SKY65165-11微波单片集成电路功率放大器尺寸分别为6 mm x 6 mm和3 mm x 3 mm,适合用于802.11n接入点、路由器和网关中。这些器件可实现PCB上的多种传输通道,为配置节省空间。此外,中功率PA在单一器件提供2个工作点。两器件均采用异质结双极性晶体管(HBT)磷化铟镓(InGaP)工艺,允许单电源工作同时保持效率和线性度。高功率SKY65152-11是完全匹配的,为精确的功率检测集成了定向功率耦合器。中功率SKY65165-11是在RF输入端是匹配的,并集成了1个功率检测器。

SKY65152-11产品特性

• EVM < 2.5% for POUT > +27dBm;

• 内部RF与DC时钟和有源偏置电路匹配;

• 内部开/关电流控制;

• 内部高动态范围监测;

• 单一电源供给:+5V;

• 工作温度范围:–40℃~+85℃;

• 20引脚6mmx6mm小型封装。

详情见:www.skyworksinc.com

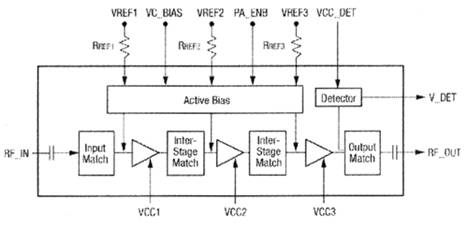

SKY65152-11功能框图

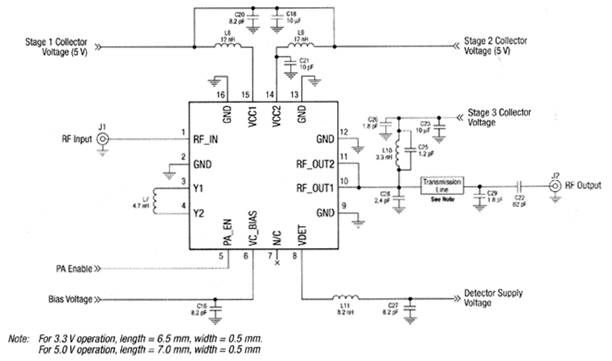

SKY65165-11应用电路图
