  • 首页 > 新品 > MB91770系列/MB91725系列:内置“FR81S”内核的32位微控制器

MB91770系列/MB91725系列:内置“FR81S”内核的32位微控制器

关键词:fujutsu “FR81S”内核

时间:2010-04-12 14:08:47      来源:MB91770系列/MB91725系列

富士通近日开发了内置“FR81S”专用32位高性能CPU内核的MB91770系列/MB91725系列新型微控制器,能够控制新一代汽车系统。仪表盘控制是MB91770系列的主要应用领域,而车身控制(空调、BCM等)是MB91725系列的主要应用领域。

富士通近日开发了内置“FR81S”专用32位高性能CPU内核的MB91770系列/MB91725系列新型微控制器,能够控制新一代汽车系统。仪表盘控制是MB91770系列的主要应用领域,而车身控制(空调、BCM等)是MB91725系列的主要应用领域。

新产品采用FR81S内核,提供了比传统32位“FR60”CPU内核高30%或以上的处理性能。FR81S的工作性能为1.3MIPS/MHz,作为面向汽车应用的微控制器,它提供了极高的处理性能。同时具有内置式单精度浮点运算单元(FPU),能够满足图像处理系统和需要浮点操作功能的系统(如制动器控制)的要求。

新产品具有64个内置式消息缓冲器,从而能够支持带有大量节点的系统。且支持 ver.2.0A/B充当CAN协议和高达1Mb/s的比特率。本产品将内置式多功能串行接口用作串行通信接口(MB91770系列内的2条通道和MB91725系列内的4条通道)。该多功能串行接口可以通过软件切换为各条通道选择UART、时钟同步串行、LIN-UART和I2C。这样就可以灵活支持外部器件的通信规范和提高系统设计的自由度。

本产品为外部总线接口终端配备了独立电源。为了减少引脚分配给电路板布局带来的物理约束,本产品提供了内置式I/O再分配功能,可以通过软件设置来改变I/O端口分配。由于I/O再分配功能允许从分配的终端中选择需要用到的外设终端,所以可大幅提高电路板布局的自由度。

MB91770/91725系列产品特性

• FR81S系列32位 RISC CPU内核;

• 最高工作频率:CPU:64MHz,外设:32MHz;

• 电源电压:5.0V;

• Flash存储器容量:512K + 64KB/1024K + 128KB/
512K + 64KB;

• RAM容量:28 + 4KB/40 + 8KB/28K + 4KB;

• 外部总线I/F:地址22位,数据16位;

• DMAC:8通道;

• 16位时基定时器:2通道(PWM/PWC/PPG/重加载定时器可选);

• 调试接口:内置式OCD(片上调试单元);

• 封装:LQFP-144(栅距0.5mm,20mm2);

详情见:www.fujitsu.com

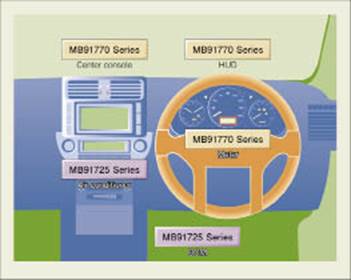

MB91770/91725系列在汽车中的应用视图
